Инструкция по монтажу и эксплуатации инфракрасного пленочного обогревателя

Система инфракрасного пленочного обогрева рекомендуется для установки под так называемые легкие половые покрытия: такие как ламинатная и паркетная доска, линолеум, ковролин и другие виды современных половых покрытий. Монтаж и подключение пленочных обогревателей именно под эти покрытия не требует специальной профессиональной подготовки и не предполагает усложненных технологических решений.

В то же время, при наличии достаточного опыта в проведении строительно-монтажных работ инфракрасные пленочные обогреватели можно смело устанавливать под любые виды керамических, композитных и каменных материалов. При этом, экономическая эффективность, технологичность и надежность данного вида обогрева по многим параметрам значительно превышает существующие на рынке уже более 30 лет традиционные системы кабельного и водяного подогрева половых покрытий.

Чтобы наша система много лет помогала создавать комфорт в Ваших жилищах, офисах, и любых других помещениях, которые нуждаются в основном или дополнительном отоплении, предлагаем внимательно ознакомиться со следующими рекомендациями.

Установка обогревателей под ламинат, паркетную доску, линолеум и ковролин.

Необходимые материалы и инструменты:

Пленка нагревательная
Электрический провод согласно схемы монтажа и с учетом максимальной нагрузки (медь, минимальным сечением - 1,5мм).
Соединительные клипсы и мастичный изолятор (предоставляется в комплекте или поставляется отдельно)
Теплоизоляционный материал (техническая пробка, карбофол, вспененные полиэтилен, пинофол, шумоизол или любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола).
Нежелательное использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой и тому подобное).
Полиэтиленовая пленка толщиной от 0,1 мм (пароизоляция).
Клейкая лента типа scotch (для фиксации материалов).
Терморегулятор с датчиком температуры.
Гофротруба и монтажный короб. ДВП толщиной от 2 до 3 мм (для обустройства пола из линолеума или ковролина).

Необходимые инструменты: отвертка; пассатижи (или спец. инструмент для организации контактов), кусачки, электрический тестер, монтажный нож, ножницы, и тому подобное.

Инструкция

Составить план размещения пленочной системы обогрева .

Расчет: для основного обогрева необходимо положить от 60%, для комфортного – от 40% пленочного обогревателя от общей полезной площади пола (за исключением неподвижных объектов, то есть мебель, стационарные декоративные конструкции, кухня, бытовая техника, и тому подобное), по периметру помещения может делаться отступление 10-40 см, между полосами пленки допускается расстояние до 5 см, НЕ ДОПУСКАЕТСЯ перекрытие или наложение пленки на пленку.

Планировать размещение ИПО следует с учетом того, что пленка режется по секциям в отдельно определенных местах для разрезания.

Рассчитать мощность системы обогрева, необходимое количество терморегуляторов, проверить силовые возможности электросети.

Расчет: максимальная мощность ИПО составляет 232 вт на 1 м2, выходя из общего количества заключенного ИПО высчитывается сила тока за формулой: I = P/u где I – сила тока, Р – мощность ИПО, U – напряжение электросети. Величину силы тока необходимо знать для подбора необходимого сечения электрического провода, выбора модели терморегулятора и определения соответствия имеющейся штатной электропроводки силовым нагрузкам.

Сечение электрического провода	Допустимый ток,медь	Допустимый ток,алюминий
1,5 кв. мм	16 А	10 А
2,5 кв. мм	25 А	16 А
4,0 кв. мм	32 А	25 А

Пример расчета.

Объект – кухня-столова общей площадью 20 м2. Покрытие пола - ламинируемая доска. Тип отопления – основное. За исключением кухонной, мягкой мебели, бытовой техники, а также отступлений по периметру, общая площадь пленки, что необходимо будет установить в данном помещении будет составлять ориентировочно 12 м2. Таким образом, общая максимальная мощность системы будет составлять:

Р = 12 м2 х 232 вт = 2 784 вт.

І = Р/u = 2 784 вт / 220 В = 12,7 А

Рекомендации по данному объекту: сечение электрического провода, медь, – 1,5 кв. мм; минимальная мощность терморегулятора – 3 кВт.

Максимальное количество пленочного обогревателя, которого можно подключить к имеющимся на рынке терморегуляторам: 3 кВт = 13 м2; 3,5 кВт = 15 м2; 4 кВт = 17 м2; 6 кВт = 25 м2 Когда необходимая площадь ИПО является большей, нужно использовать более мощное терморегующее оборудование, или внедрять нестандартные инженерные решения с помощью квалифицированных специалистов.

Определить точку подключения к общей электросети.

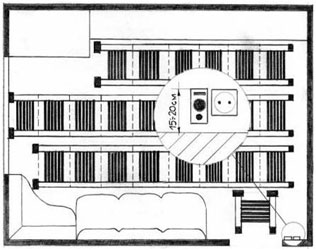

Обустроить место монтажа терморегулятора, осуществить монтаж проводов и датчика температуры пола. Терморегулятор может быть установлен на стене в наиболее удобном для пользователей месте. Желаемое место - на высоте 15-20 см от пола около электрических розеток, к которым можно осуществить скрытое стационарное подключение, или подключать к розетке с помощью шнура. При этом необходимо обязательно учитывать наличие дополнительного оборудования, которое питается от этой электрической розетки. Электрические провода и провод датчика температуры можно спрятать в стенке, или закрыть декоративным коробом для электропроводки. Системы мощностью свыше 2,5 – 3 кВт рекомендуется подключать через отдельный автоматический выключатель.

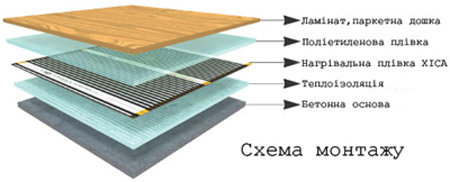

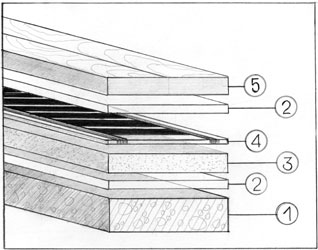

4. Очистить и подготовить пол (1), изложить по всей поверхности пароизоляцию (2) и теплоизоляцию (3). Разрезать пленку (4) согласно плана, изложить на теплоизоляцию и закрепить с помощью клейкой ленты типа Scotch.

Пол должен быть ровным, тщательным образом очищенным от грязи, камней и воды. Используется любой теплоизолятор, пригодный для использования в системах теплых полов толщиной от 2 мм Не рекомендуется использовать фольгированный теплоизолятор (покрытый алюминиевой или другой металлической фольгой).

Пленка монтируется медными токопроводящими лентами книзу.

Выкладывать ИПО желательно по длине помещения – чем больше целых полос пленки – тем меньше мест соединения и электрических проводов.

Планировать места соединения надо таким образом, чтобы места монтажа контактов и проводов были расположены возле стенки, желательно, под или рядом с плинтусом. Пленка розрезается исключительно по секциям в местах разреза – как указано на пленке .

Для фиксации пленки на теплоизоляторе можно использовать тонкую двустороннюю клейкую ленту типа Scotch.

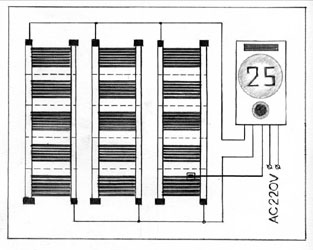

5. При помощи контактных клипс осуществляются электрические соединения медных токопроводящих лент с электрическими проводами согласно электрической схемы Б.

ВНИМАНИЕ! Подключение пленочного обогревателя к электрической сети осуществляется параллельно! Все полосы присоединяются к электрическому устройству (терморегулятору) параллельно!

6. Места соединений, контактные клипсы и незадействованные конечности медных токопроводящих лент, тщательным образом изолируются с помощью винил-мастичной изоляции как показано на рисунке В. В случае лишней толщины контактной группы в полу (1) или теплоизоляторе (3) под пленкой делаются соответствующие углубления. Провода фиксируются клейкой лентой типа Scotch. Под нагревательной пленкой с помощью клейкой ленты монтируется температурный сенсор.

7. После завершения всех работ с соединением и изоляцией контактов, подключением терморегулятора, проводится проверка работы ИПО, осуществляется контроль мест изоляции и подключения монтажных проводов, а также линии отреза пленки. ИПО присоединяются к электросети на 15-20 м. для проверки функционирования.

8. Сверху пленка накрывается пароизоляцией (2) и конечным покрытием (5) пола (ламинат, линолеум, ковролин, и тому подобное).

9. Категорически ЗАПРЕЩАЕТСЯ!!! Накладывать пленку одну на другую или перекрещивать ее!

Установка пленочной системы под керамическую плитку, композитные и каменные покрытия.

Необходимые материалы и инструменты:

1. Пленка нагревательная шириной 500 мм

2. Электрический провод согласно схемы монтажа и с учетом максимальной нагрузки (медь, минимальным сечением - 1,5мм).

3. Соединительные клипсы и мастичный изолятор (предоставляется в комплекте или поставляется отдельно).

4. Армированая стекловолокном пароизоляционная пленка с теплоотражающей поверхностью или другой твердый теплоизоляционный материал (техническая пробка, карбофос, Strotex Al90). Нежелательное использование теплоизоляционных материалов с металлическим покрытием (алюминевой фольгой и др).

5. Полиэтиленовая пленка толщиной от 0,1 мм (пароизоляция).

6. Пластиковая штукатурная сетка (грубая, с секциями 1Х1см).

7. Монтажные дюбеля (6мм Х 60мм или 6мм Х 40мм).

8. Клейкая лента типа scotch (для фиксации материалов).

9. Терморегулятор с датчиком температуры.

10. Гофротруба и монтажный короб.

Необходимые инструменты: отвертка; пассатижи (или спец. инструмент для организации контактов), кусачки, электрический тестер, монтажный нож, ножницы, перфоратор, бур (6мм Х 120мм), молоток, и тому подобное.

Инструкция

1. Смотри пункты 1, 2, 3 в инструкции по монтажу пленки под ламинат и другие «легкие» покрытия.

2. Очистить и подготовить пол, изложить по размеру поверхности с небольшим запасом, где будет лежать ИПО, армированную стекловолокном, пароизоляционную пленку с теплоотражающей поверхностью или твердую теплоизоляцию. Разрезать пленку согласно плана, изложить на сформированной поверхности и закрепить с помощью клейкой ленты типа Scotch.

- Пол должен быть ровным, тщательным образом очищенным от грязи, камней и воды.

- Используется любой твердый теплоизолятор или обычная пароизоляция (Strotex Al90).

- В случае использования толстой теплоизоляции типа Пенопласт или Стюрадур, сверху всего слоя подогрева пола необходимо сделать дополнительную цементную стяжку толщиной не менее 20 мм Лишь после затвердения этой стяжки возможно класть керамическую плитку.

- Запрещается использовать теплоизолятор, покрытый алюминиевой или другой металлической фольгой.

- Выкладывать ИПО рекомендуется по длине помещения медными токопроводящими лентами книзу. Чем больше целых полос пленки – тем меньше мест соединения и электрических проводов. Планировать места соединения надо таким образом, чтобы места монтажа контактов и проводов были расположены возле стенки, желательно, под или рядом с плинтусом.

- На пленке указаны места разреза секций. Запрещается разрезать пленку в других местах.

- Категорически ЗАПРЕЩАЕТСЯ!!! Накладывать пленку одну на другую или перекрещивать ее!

- В процессе монтажа нагревательной пленки следует предотвращать возможность ее повреждения любыми предметами.

3. Внимание! Все полоси ИПО соединяются параллельно и подключаются к терморегулятору. С помощью контактных клипс осуществляются электрические соединения медных токопроводящих лент с электрическими проводами согласно электрической схемы.

Все соединения, а также свободные концы пленки тщательным образом изолируются винил-мастичной изоляцией, как показано на рисунке. Под ИПО, между нагревательными элементами, с помощью клейкой ленты монтируется температурный сенсор.

5. ИПО накрывается пароизоляцией таким образом, чтобы был создан своеобразный «конверт», в котором находится пленка.

6. Созданый слой сверху накрывается пластиковой штукатурной сеткой с большим запасом по периметру.

7. В местах, где отсутствуют токопроводящие и карбоновые элементы, прямо сквозь штукатурную сетку, нагревательную пленку и пароизоляцию, осуществляется сверление пола. В сделанные отверстия вбиваются дюбеля. Таким образом осуществляется армирование верхнего слоя плиточного клея с бетонной основой пола.

ВНИМАНИЕ!!! - Будьте максимально осторожные при выборе места сверления! В любом случае предотвращайте повреждение токопроводящих и карбоновых элементов нагревательной пленки.

Перед сверлением пола, убедитесь в отсутствии в цементной стяжке любых токопроводящих сетей и коммуникационных труб! При наличии точного плана расположения таких коммуникаций – обходите их, но таким образом, чтобы максимально закрепить пластиковую штукатурную сетку к основной поверхности.

В случае возникновения любых сомнений относительно содержимого имеющейся цементной стяжки, настойчиво рекомендуем воспользоваться услугами специалистов, которые с помощью специального оборудования осуществят проверку пола на беспечность к сверлению.

8. После завершения всех работ по соединению и изоляции контактов, подключению терморегулятора, проводится проверка работы ИПО, осуществляется контроль мест изоляции и подключения монтажных проводов, а также линии отреза пленки. ИПО присоединяется к электросети на 15-20 м. для проверки функционирования.

9. После выполнения требований п. 7 и 8, на ИПО кладется керамическая плитка или другие композитные или каменные покрытия со слоем плиточного клея не менее 10 мм

10. Категорически ЗАПРЕЩАЕТСЯ!!! - Включать систему инфракрасного пола в полного затвердения цементной стяжки или плиточного клея, то есть, до завершения 28-дневного сроку с момента монтажа конечного покрытия пола. - В случае попадания большого количества воды на(под) пол, запрещается пользование нагревательной пленкой до полного высыхания всего слоя пола.
